產品介紹

產品功能介紹

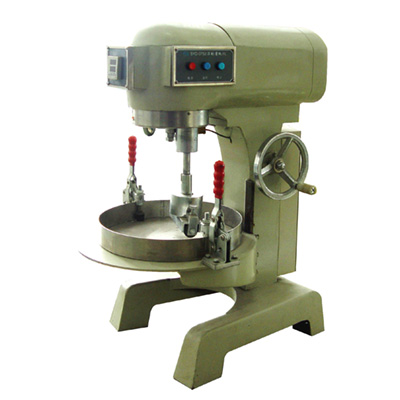

本儀器是按照中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中T0752-2011《稀漿混合料濕輪磨耗試驗》規定的要求設計制造的，適用于檢驗成型后的稀漿封層混合料的配伍性和抗水損害能力，可與負荷輪載試驗一起確定混合料的最佳瀝青含量。

一、主要技術特點

1、本儀器為落地式結構，設計新穎，結構穩重，使用方便。
2、本儀器的結構設計、試驗器具的規格尺寸等均符合T0752標準的要求。

二、主要技術參數及指標

1、電機轉速：                1400rpm；
2、磨頭自轉速度：         140rpm；
3、磨頭公轉速度：         61rpm；
4、磨頭質量：                2.27kg (工作質量)；
5、磨頭橡膠管長度L：   127mm；
6、定時性能：                5分鐘定時；
7、外形尺寸：                620㎜×500㎜×780㎜（長×寬×高）；
8、機體重量：                260kg；
9、工作電源：                AC380V、50Hz，380W（三相四線制、帶零線）。

三、選配件

1、天平：                       稱重6000g，感量不大于1g；
2、烘箱：                       帶強制通風，溫度能控制在(60±3)℃；
3、恒溫水浴：                HWY-1 低溫恒溫水浴。


產品配置清單

一、SYD-0752型 濕輪磨耗儀儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備 注
1	SYD—0752型濕輪磨耗儀	臺	1
2	膠管	支	3
3	模板	塊	1
4	刮板	塊	1
5	保險絲 10A（Ф6×30）	只	5
6	使用說明書	份	1
7	合格證	份	1
8	產品保修卡	份	1



二、SYD-0752型 濕輪磨耗儀儀器安裝所需試劑、器材



序號	名稱	規格和要求	數量	備注
1	瀝青溶劑	2L	2L/桶	三氯乙烯、煤油、汽油選其一即可
2	天平	精度0.1g量程6kg	1臺

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。


產品維護保養

SYD-0752型濕輪磨耗儀
操作規程和使用維護說明
一、安裝調試操作規程
（一）使用前的準備
1、使用本儀器前應仔細閱讀使用說明書。
2、仔細閱讀中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中T0752-2011《稀漿混合料濕輪磨耗試驗》，了解并熟悉標準所闡述的準備工作、試驗步驟和試驗要求。
    3、按T0752-2011標準所規定的要求，準備好試驗用的各種試驗器具、材料等。
4、檢查本儀器的工作狀態，應符合本說明書所規定的工作環境和工作條件。
5、檢查本儀器的外殼，必須處于良好的接地狀態，接地線必須確保良好接地。
（二）試驗方法
1、從烘箱中取出試件，冷卻至室溫，稱取油毛氈圓片及試件的合計質量ma，準確至0.1g。
2、浸水1h濕輪磨耗試驗時，將試件放入（25±1）℃的水浴中保溫60min；浸水6d濕輪磨耗試驗時，將試件放入（25±1）℃的水浴中保溫6d。
3、把試件及油毛氈從水溶液中取出，放入盛樣盤中，往盛樣盤中加入25℃的水，使試件完全浸入水中，水面至試件表面的深度不少于6mm。
4、把裝有試件的盛樣盤固定在磨耗儀升降臺上，提升平臺并鎖住，此時試件頂起磨耗頭。
5、打開總電源開關，接通儀器工作電源。
6、將計時計數器設置工作時間為5min，按下運行按鈕開始運行。
注意，每次試驗后把磨耗頭上的橡膠管轉動一定角度以獲得新的磨耗面（用過的面不得使用），或換上新的橡膠管。
7、預定時間或預定次數一到，磨耗儀自動關機，轉動升降手輪，落下升降托架，取出試件。
8、將試件沖洗，再放入60℃的烘箱中烘至恒溫。
9、取出冷卻至室溫，并稱重mb，準確至0.1g。
10、操作前后均應對機體的緊固件進行檢查，防止松動，在磨耗機運行過程中，如有異常響聲應立即關機。
二、注意事項
1、本儀器工作電源為AC380V、50Hz，使用前必須按要求配備好配電箱或電源插座，外殼必須確保良好接地，注意使用安全。
2、本儀器的主要工作部件為高速旋轉裝置，儀器工作時請不要將手、頭（頭發）伸入高速旋轉區域，防止發生意外！
儀器使用3個月左右應加油一次，加油時拆下儀器頂部蓋板對內部鏈條齒輪涂抹潤滑脂，拆下磨頭上部主軸螺母對內部齒輪涂抹潤滑脂。
2、每次使用后應將磨頭及機體上的水漬擦試干凈，以防生銹。
3、每次試驗必須用新膠管，或?qū)⒃z管翻轉180°后使用。
警告：儀器出現故障時應立即切斷電源，請專業技術人員檢修并排除故障后方可繼續使用，防止發生意外！
