產品介紹

產品功能介紹

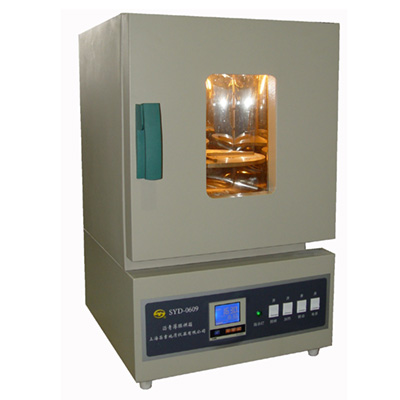

SYD-0609型瀝青薄膜烘箱（簡稱82型烘箱），是按照中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中T0609-2011《瀝青薄膜加熱試驗》的要求設計生產的，適用于測定道路石油瀝青薄膜加熱后的質量損失。并根據需要，測定瀝青薄膜加熱后，瀝青殘留物的針入度、軟化點、脆點及延度等性質的變化，以評定瀝青的耐老化性能。

一、主要技術特點

1、外體由薄鋼板構成，上半部是裝有雙重門的全不銹鋼工作室，中央裝有玻璃窗。在室內裝有照明燈，可以在測定進行時方便地從外面觀察工作室內溫度計的讀數。
2、加熱裝置裝在工作室底部，采用空氣自然對流法加熱空氣，通過上下和背后的風道均勻加熱工作室。
3、工作室中央裝有可以放置四只瀝青盛樣皿的轉盤，它由電機帶動，以每分鐘5.5轉的速度轉動。
4、溫度控制采用智能儀表，確保滿足試驗規程要求的163℃±0.5℃。

二、主要技術參數及指標

1、工作電源：     AC（220±10%）V，50Hz;
2、額定功率：     2.5kw;
3、工作室溫度： 163℃±0.5℃；
4、控溫精度：     ±0.5℃；
5、轉盤轉速：     (5.5±1)r/min；
6、試樣數量：      4件；
7、工作室尺寸：  450㎜×450㎜×510mm（長×寬×高）；
8、環境溫度：      (5~50)℃；
9、相對濕度：     ≤85％。


產品配置清單

一、SYD-0609瀝青薄臘烘箱儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備注
1	SYD-0609型瀝青薄膜烘箱	臺	1
2	盛樣皿	只	4
3	水銀溫度計	只	1	(150-170)℃，分度為0.5℃
4	保險絲 RL 15A	只	2	備用
5	插座（250V16A三芯）	只	1
6	使用說明書	份	1
7	溫控儀使用說明書	份	1
8	合格證書	份	1
9	產品保修卡	份	1



二、SYD-0609瀝青薄臘烘箱儀器安裝所需試劑、器材



序號	名稱	規格和要求	數量	備注
1	天平	量程1kg，200g	各1臺
2	瀝青溶劑	1L	1L/桶	三氯乙烯、煤油、汽油選其一即可
3	干燥器	中號	1個

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。


產品維護保養

SYD－0609型瀝青薄膜烘箱
操作規程和使用維護說明

一、安裝調試操作規程

（一）使用前的準備
1、使用本儀器前應仔細閱讀使用說明書。
2、仔細閱讀中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0609-2011《瀝青薄膜加熱試驗》，了解并熟悉標準所闡述的試驗方法、試驗步驟和試驗要求。
3、按標準所規定的要求，準備好試驗用的各種試驗器具、材料等。
4、檢查儀器的工作狀態，使其符合說明書所規定的工作環境和工作條件。
5、檢查儀器的外殼，必須處于良好的接地狀態；外接電源線必須有良好的接地端。
6、準備好供本儀器專用的配電盤，并在供電線路中裝有超負荷的保險裝置，供電盤應具有良好接地裝置。
7、將儀器安放在平整、牢固、水平的地方，調整儀器處于水平狀態，使轉盤在水平面上旋轉。旋轉時與水平面的傾角不得大于3度。
（二）使用方法
1、溫度調整
1) 裝上水銀溫度計（溫度計水銀球底距離轉盤頂面約6毫米），調整控溫儀將溫度控制到所需溫度163℃。
2) 將儀器的電源插頭插在專用的配電盤上，打開電源開關。
2、待整個工作室溫度上升至所需溫度時（163℃），應檢查水銀溫度計讀數，通過調整控溫儀來獲得工作室的正確溫度，恒溫15分鐘，即可進行瀝青薄膜的旋轉加熱試驗。
3、把按試驗方法的規定稱取的一定量的瀝青試樣分別放入盛樣皿中，然后迅速放置在轉盤上，關上烘箱門。
4、開啟“試樣旋轉”、“照明”開關，轉盤轉動。箱內溫度重新上升到要求的溫度163℃，按標準規定的時間作加熱試驗。
5、加熱結束后，關閉“試樣旋轉”開關，將試樣從烘箱中移出，按標準規定的相關方法要求測試試樣的性能。
6、關閉“照明”、“電源”開關，關上烘箱門，結束試驗后必須切斷電源。


二、注意事項

1、烘箱初次使用及安裝時，應該檢查電源是否符合要求，啟動轉盤檢查一下轉盤轉速應該是5.5±1r/min。
2、剛加熱時，工作室顯示溫度與水銀溫度計讀數有一定偏差，待一定時間穩定后，兩數偏差在±1℃之間。若兩數偏差超值，則按“溫控儀使用說明書”的規定作修正。
3、設定值與顯示值偏差較大時，可用烘箱頂部的氣流調節孔適當調節。
4、工作室內照明燈不要長期開啟，以延長使用時間。
警告：儀器發生故障時應立即切斷電源，待儀器冷卻至室溫后請專業人員檢修并排除故障后方可繼續使用，防止發生意外！
