產品介紹

產品功能介紹

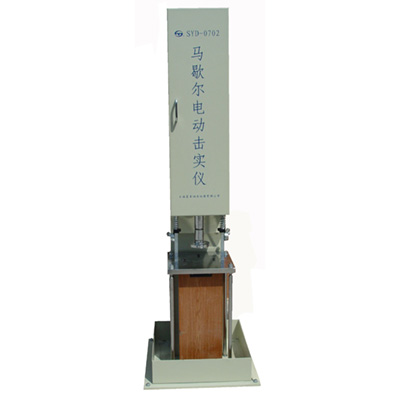

SYD-0702（0702A） 馬歇爾電動擊實儀是根據中華人民共和國交通行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0702-2011《瀝青混合料試件制作方法（擊實法）》所規定的要求設計制造的。
  本儀器為標準擊實儀，適用于標準馬歇爾試驗、間接抗拉試驗（劈裂法）等所使用的&pHi;101.6mm×63.5mm（0702型）或&pHi;152.4㎜×95.3mm（0702A型）圓柱體試件的成型。


一、主要技術特點

1、本儀器為落地式結構，由機械錘擊與電氣控制箱兩部分組成，機械錘擊傳動機構由電機、減速機、鏈條驅動。0702型可做101.6㎜試驗樣，0702A可做152.4㎜試樣。
2、電氣路控制箱采用單片微處理器技術，控制面板由彩色液晶觸摸屏組成，設計先進，操作方便。
3、通過電氣控制箱可預置擊實次數和停機延時時間。擊實次數可在（0～999）范圍內任意選擇和設置。儀器可按事先設定的擊實次數自動擊實，自動停止，自動切斷電源，并關閉電機，可保證停在方便提錘裝卸的位置。
4、設計有人性化的手動提錘功能，使提錘操作省力，便捷、安全，給操作者帶來方便。
5、采用壓圈固定試模套的機構，解決試模固定問題，使試模不易移動，更加穩固，減少實驗誤差。
6、設有安全操縱桿，當試模正在裝入或取出時可使擊實壓頭不能落下。


二、主要技術參數及指標

1、重錘：         4536g±9g（0702型）或10210g±10g（0702A型）；
2、重錘落差：     457.2mm±1.5mm；
3、試模：         101.6㎜（0702型）或&pHi;152.4㎜（0702A型）；
4、擊實速度：     60次±5次)/分鐘；
5、擊實次數：     (0~999)次；
6、木塊擊實座：   457mm×200mm×200mm；
7、混凝土底座：   120mm×460mm×480mm；
8、電源電壓：     AC（220±10%）V 50Hz；
9、電動機功率：   370W；
10、外形尺寸：    主機：540mm×540mm ×1790mm（長×寬×高）；
控制箱：400mm（正面）×330mm×700mm（長×寬×高）；
11、整機重量：    約180kg。


三、選購件

1、試件專用脫模器
2、瀝青混合料拌和機：    SYD-F02-20自動混合料拌合機（推薦）


產品配置清單

一、SYD-0702 馬歇爾電動擊實儀儀器配套清單（出廠標配）





序號	名    稱	單位	數量	備注
1	SYD-0702型馬歇爾電動擊實儀 主機	臺	1
2	SYD-0702型馬歇爾電動擊實儀 控制器	臺	1
3	重錘（Φ98.5mm、4536g）	個	1
4	試模（Φ101.6mm）	只	6
5	小試模壓套	只	1
6	小試模座	只	1
7	電源線（250V/6A）	根	1
8	主機和控制器連線	根	1
9	脫模器（選購件）	件	1
10	使用說明書	份	1
11	合格證書	份	1
12	產品保修卡	份	1









二、SYD-0702 馬歇爾電動擊實儀儀器安裝所需試劑、器材



序號	名稱	規格和要求	數量	備注
1	天平	精度0.1g	1臺
2	膠布		1盒
3	卡尺		1支
4	瀝青溶劑	2L	2L/桶	三氯乙烯、煤油、汽油選其一即可
5	秒表		1只
6	粉筆		1盒
7	棉紗		1卷
8	黃油		200ml

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。


產品維護保養

馬歇爾電動擊實儀
操作規程和使用維修說明
1.     擰緊擊實控制連接電纜線插頭；
2.     接通電源，預置擊實次數；
3.     選擇并安裝好重錘；
4.     每次擊實前應將擊實壓頭、試模內壁及試模底座涂刷機油；
5.     打開安全門，提起導軌滑桿及重錘，用安全操縱桿將擊實壓頭鎖住；
6.     按規范要求將拌合好的瀝青混合料放入試模內，將試模推人鋼板擊實臺的試模定位銷內，鎖緊試模；
7.     提起導軌及重錘，打開安全操縱桿，放下?lián)魧崏侯^，關上安全門，按下運行按鈕擊實開始，擊實次數到時自動關機；
8.     計數器以正計數方式進行計數；
9.     正在進行擊實工作需停機或機器發生故障時，可隨時按下停止按鈕；
10.  應定期檢查鏈條的張緊度，如果其撓度大于10mm就進行調整，調整方法見結構組成圖；
警告：儀器做擊實試驗時，切勿將手伸到擊實區域，防止發生意外!
